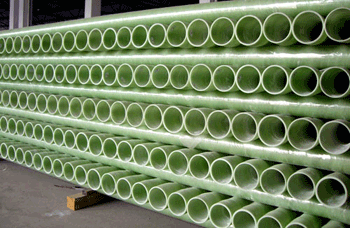

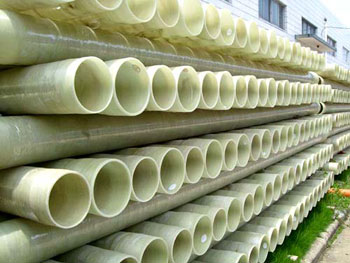

玻璃钢电缆保护管

日期: 2019-01-24 17:45:34

玻璃钢电缆管技术指标

玻璃钢电缆管技术指标
项        目 单位 指标
弯曲强度 MPa ≥135
拉伸强度 MPa ≥120
径向变化率10%时的管刚度 MPa ≥1.2
弯曲负载热变形温度 ≥130
浸水后弯曲强度保留率 % ≥80
巴氏硬度 - ≥35
氧指数 % ≥26
滑动摩擦系数 - ≤0.34
热阻系数 ≤4.8

玻璃钢电缆管规格型号

玻璃钢电缆管规格型号
标称内径D 标称厚度T 承插端内径D1 承插深度S 标称长度L
DB-N DB-R DB-E DB-N DB-R DB-E
100 3 5 8 116 120 126 80 4000
125 5 8 145 151 100 4000
150 5 8 10 170 176 180 100 4000
175 8 10 12 201 205 209 100 4000
200 8 10 14 226 230 238 120 4000

玻璃钢电缆管特点

玻璃钢电缆管特点:
       玻璃钢电缆保护管以玻璃纤维为增强材料,与不饱和聚酯树脂粘结成型,抗压力强、重量轻、内壁光滑、摩擦系数小,在穿越电缆时轻松,无损伤电缆。搬运要比金属钢管和水泥管轻松,施工安装方便,省时省力。玻璃钢电缆管耐腐蚀能力强、绝缘、非磁性、耐酸、耐碱、阻燃、抗静电,弯曲弹性质量好,完全解决了金属钢管易烂,无扭曲弹性的特点,同时也克服了塑料管易老化、抗冲击力差的不足。耐水性能好,可在潮湿或者水中长期使用不变质。由于玻璃钢的特殊性能,该管道使用寿命在50年以上。施工方便,在抢修特点工程时,效率尤为突出,是电力电缆工程、通信电缆工程、市政工程以及道路地下敷设电缆最为理想的保护装置,电缆过河过桥使用更为适宜便捷。

玻璃钢电缆管应用范围

玻璃钢电缆管常规应用
       1、城市电网建设和改造工程;
       2、城市改造工程;
       3、民航机场工程建设;
       4、工业园区、小区工程建设;
       5、交通路桥建设。
玻璃钢电缆管特殊要求场合
       1、电缆过行车道直埋或过交通道口时做保护用;
       2、电缆过桥、过河等特殊环境时做保护管。特别在电缆过桥时,由于该管本身重量轻,能减轻桥梁的负荷,降低施工难度;

3、用于发电厂、变电所及输电线路的延伸接地处的敷设,以防止跨步电压对人畜造成伤害。

玻璃钢电缆管安装说明

玻璃钢电缆管安装工艺:
1、电缆沟的开挖
        电缆沟的开挖宽度和深度,应根据所需埋设保护管的层数来决定,其管顶离地面不得小于500mm。
2、沟底的基础处理
        地下导管一般要承受其覆盖土的载荷和外界附加的载荷(车辆及其所载货物的载荷),因此对沟底的基础处理应予高度的重视。
        对一般土壤的地段在沟底敷设50~100mm的黄砂层并加以压实整平。
        对部分土壤层较差的地段应在沟底用石灰砂浆或水泥砂浆覆填50~100mm并压实整平。
3、保护管的连接和敷设
        保护管的连接操作方法比较便捷,具体操作步骤如下:
        (1)连接前准备
        用清洁的布擦干净管道的插入端外表面和接收端内表面。
        (2)管道连接和敷设
        先将管道配置好,然后按顺序将管插接,其配管方法如下图所示,可用槌打的方法插入。(如图)

4、对多层多列排管的敷设
       在每一层排管敷设好后,其上面加覆砼浆(水泥、瓜子片石、黄砂)约3cm厚度,敷设时不必等待砼干燥,依次可敷设多层管道,但最上面一层敷设好后,砼浆至少加厚到5cm,这样在7~10天保养期后,即可传输电缆线。
5、排管完毕后,即覆盖回填土,并将回填土压实,整平至与路面平齐。
