广州龙康复合材料有限公司




玻璃钢塔器

日期: 2019-02-15 23:09:46

玻璃钢塔器产品特点

1、整体缠绕、分体组装,机械强度高。
2、多层填料、多级喷淋、强制加湿吸收,物理碰撞等组合运用,使得有害气体或需中和气体得到充分处理。
3、有针对性地选用耐高温、耐高腐蚀性的树脂,满足设备要求。
4、成品高强度、轻质量、占地面积小,使用寿命长、外表美观。

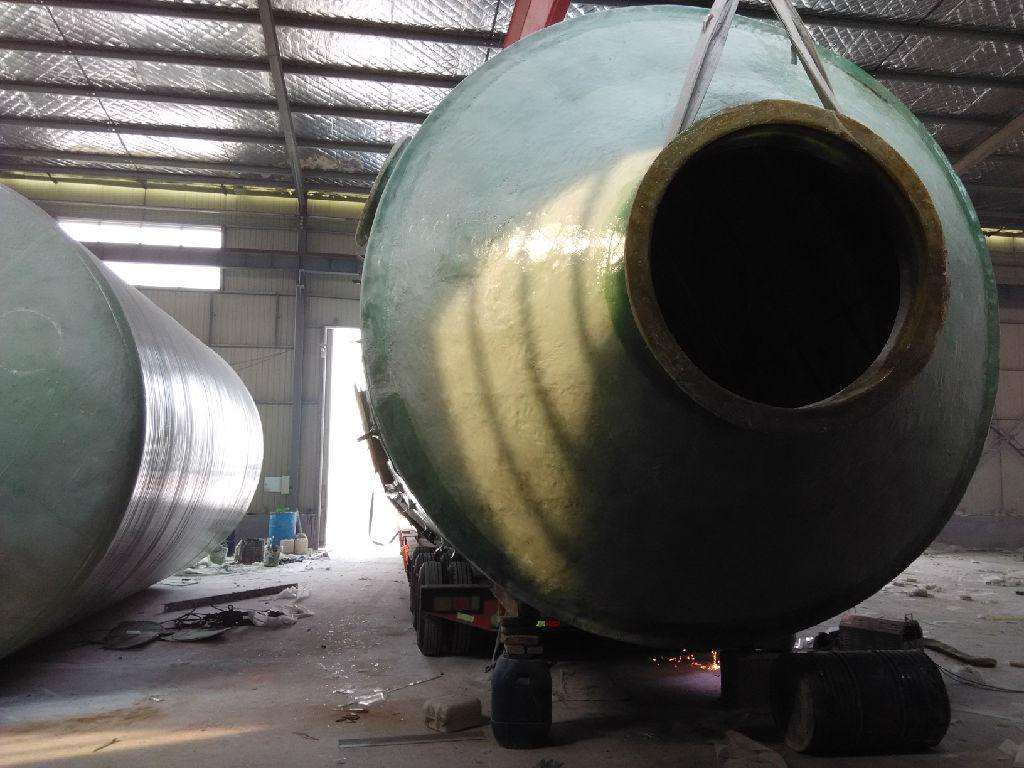

玻璃钢脱硫塔

玻璃钢塔器应用领域

      随着国内国际环保标准的不断提高,玻璃钢塔器已从传统的化工尾气净化转向各个领域。我公司在肥料行业、烧碱行业、其它化工行业、制药行业以及脱硫除尘领域成功开发了各种功能的玻璃钢塔器。
玻璃钢塔器制作筒体内衬成型:玻璃钢内衬按结构又分内衬层和过渡层,主要起防腐防渗作用。

玻璃钢塔器生产制作工艺

  (1)内衬树脂配制。按质检部门根据当时的工作环境、温度条件作出的树脂配方体系进行内衬树脂配兑,配料量要根据制造进度合理掌握。当现场情况发生变化时,质检部门和制造部门应及时调整配方,并按新配方配制需用的树脂;
  (2)按设计要求的铺层步骤进行内衬层制作。内衬的制作采用钢制模具,进口维纳斯喷枪喷射成型。内衬树脂含量高,具有很好的防腐防渗作用,其内衬层树脂含量在92%以上,过渡层树脂含量80%。
  (3)过程检验。按设计要求铺覆完各层后,要求操作工人进行初步的质量检测:内衬是否达到设计厚度,局部是否有贫胶、挂胶现象,是否有白斑、气泡,若发生上述情况应及时汇报并采取处理措施;
  (4)内衬深度固化,脱模。
  4、上下封头成型加强。封头按结构分内衬层和结构层。
  (1)玻璃钢封头内衬层成型与玻璃钢筒体内衬成型工艺及原材料相同,采用喷枪喷射成型,树脂含量高。封头内衬层铺设完毕,深度固化。
  (2)铺设封头结构层,喷枪喷射喷射纱与玻璃布交替进行。玻璃布各单层铺设过程中应施加合理的张力,相互之间适量搭接,并用组合压辊反复滚压赶出气泡以保证纤维完全浸透。要求各增强材料层达到设计的树脂含量要求。
  (3)过程检验,深度固化,脱模。
  5、玻璃钢塔器组装:
  (1)将固化好的筒体内衬和封头脱模,切割成设计文件规定的尺寸。
  (2)用组装环将筒体内衬和封头对接,将组装环调整到公称直径Φ-30mm,组装环插入筒体内衬,胀紧组装环至工称直径Φ-15mm,将下封头套在组装环外露部分,缓慢胀紧组装环,并测量内衬周长及3点(均布)直径,至达到标准要求。
  (3)铺设对接缝外加强层,打磨接缝区,由内至外阶梯式(宽度递增)铺设外接缝,最外层宽度不小于500mm。整体加强完毕,用内衬树脂及短切毡粘接内缝,由外至内阶梯式(宽度递增)铺设。
  (4)过程检验。
  6、玻璃钢塔器整体加强:
  (1)将组装好的设备壳体接入数控纤维缠绕机,打磨、修整设备壳体外表面。在内衬管口处钻孔,充气保证内衬的圆度。
  (2)用短切毡局部加强下封底与筒体拐角应力集中区,调整缠绕角及封头包角,依适应封头应力集中特性,下封头包敷宽度大于250mm,筒体包敷高度400mm。
  (3)采用一高三多、退缠进喷,喷射纱、环向与交叉缠绕交替进行,并通过调整内衬转速及纤维张力,保证罐壁树脂含量。外斜底设备下封头底面与设备轴线不垂直,调整缠绕设备及缠绕参数,整体加强中交叉缠绕的缠绕长度大于设备筒体长度,设备主体旋转1200,缠绕纱对设备上下封头形成花蕾式包敷。
  (4)过程检验,深度固化。
  7、玻璃钢塔器装配管口:根据图纸划线定位,开孔安装管口。
  8、 玻璃钢塔器外保护层:整体制作完毕后(包括配件安装),喷涂防护层,抗老化胶衣树脂添加紫外线吸收剂、增韧剂。
  9、送检。

最新文章

热门内容
